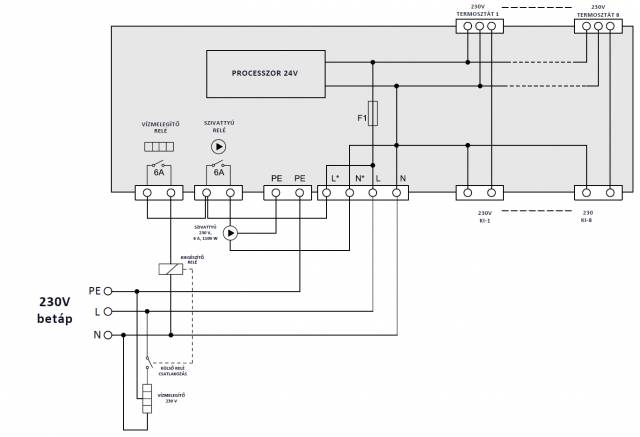

Z10 Fűtés-Hűtés zónavezérlő  kapcsolódoboz központi fűtés (KF) főköri szivattyú vezérlésére és a rendszerben működő más szivattyúk, illetve elektromos váltószelepek vezérlésére szolgál, a potenciál független kimenet egyéb berendezés indítására szolgál. A fűtőköri zónavezérlő feladata bekapcsolni a sorkapocsra csatlakoztatott szivattyút (szivattyúkat) illetve elektromos váltószelepet (szelepeket), ha a sorkapocsra csatlakoztatott szobatermosztát aktív jelet küld.A fűtőköri zónavezérlő bármely sorkapocs egysége egymástól függetlenül működteti a hozzákapcsolt berendezéseket a hozzá csatlakoztatott szobatermosztát jelére. A Z10 fűtököri zónavezérlő által ellátott funkciók: -  10 db. szobatermosztát csatlakoztatása, -  12 fűtéskör kapcsolás (bővithető) -  szivattyú és váltószelep kapcsolási lehetőség: - 1.db.  főköri szivattyú kimenet kapcsolás,                                                                                -  1.db. NC/COM/NO kimenet,  -  harmatpont kapcsolási lehetőség   - Zónavezérlő egy helyiségenkénti hőmérséklet-szabályozó berendezés, akár 10 zónával fűtési és hűtési rendszerek számára- Maximálisan 12 SZELEPMOZGATÓ és 10 helyiségvezérlő egység csatlakoztatható- A használt termosztáttól függően vezérelhet NC vagy NO (zárt vagy nyitott) SZELEPMOZGATÓK- Külső időzítőhöz csatlakoztatható- Csatlakoztatható: - szivattyúhoz,                                - fűtőberendezéshez,                                                                - harmatpont-korlátozóhoz- A szabványos csatlakozó áramkör 230 V-ostermosztátokhoz és a SZELEPMOZGATÓ- Akár 1,5 mm2-es vezetékekhez  A zóna vezérlés elérhető  Z6 és Z10 kivitelben az alábbi felszeretséggel:Z10 séma:      A   Z6 és Z10 fűtés-hűtés zónavezérlés szerelési útmútató: Az RE1 a szivattyú fázisát kapcsolja.A szivattyút a csatlakoztatási segédlet ábrája alapján, a következőképpen kell csatlakoztatni: csatlakoztassa a szivattyú földelő vezetékét az ábrán PE jelöléssel jelölt csatlakozóhoz, majd a szivattyú nullás vezetékét az ábrán N jelöléssel jelölt csatlakozóhoz. Ezután a szivattyú fázis vezetékét csatlakoztassa az RE1 relé egyik csatlakozójához, az RE1 másik csatlakozóját pedig csatlakoztassa az ábrán L jelöléssel jelölt csatlakozóhoz.Az RE2 relé a feszültségmentes csatlakozót (NO/COM/NC) váltja COM/NC pozícióból COM/NO pozícióba.A relék kapcsolását a két relé közötti sárga LED jelzi.- harmatpont-korlátozó csatlakoztatása esetén, ha a páratartalom eléri a korlátozón beállított értéket, a páralecsapódás meggátolása érdekében, a kimenetek (OUT1 - 10) lekapcsolnak     Z6 és Z10 Fűtés zónavezérlés  csomag tartalma: A CSOMAG TARTALMA:TÁPFESZÜLTSÉG:Z6/Z10   230V-os változatMAX. SZELEPMOZGATÓK6/ 12 db1 dbBEMENETI TELJESÍTMÉNYmax. 50 VABIZTOSÍTÉKOKT4AHELŐRE TELEPÍTETT BIZTOSÍTÉK- T4AH (230V)  ÖSSZTELJESÍTMÉNYMAXIMÁLIS NÉVLEGES TELJESÍTMÉNY TELJES KIÉPÍTÉSBEN6/12 szelepmozgató: max. 36W 230V (zónánként 3W)SZIVATTYÚ RELÉ6A 200VA indukciósPÓTBIZTOSÍTÉK / T4AH (230V)  LED-KIJELZÉS6/10 db. HELYISÉGTERMOSZTÁTOK - SÁRGA LED-KIJELZÉS2 db SÍNTARTÓ  1 db. SZIVATTYÚ - ZÖLD LED-KIJELZÉS1 db. TÁPELLÁTÁS - ZÖLD LED-KIJELZÉS 2 db MÁGNESES TARTÓ ZÓNÁK SZÁMA6/10KÖRNYEZETI HŐMÉRSÉKLET0 °C és +50 °C közöttTÁROLÁSI HŐMÉRSÉKLET-20°C és +70°C között KÖRNYEZETI PÁRATARTALOM80% kondenzáció nélkül         Fűtés Tuning webáruházwww.futestuning.hu
