Hűtés -Fűtés rendszer vezérlés Euroster Uni2

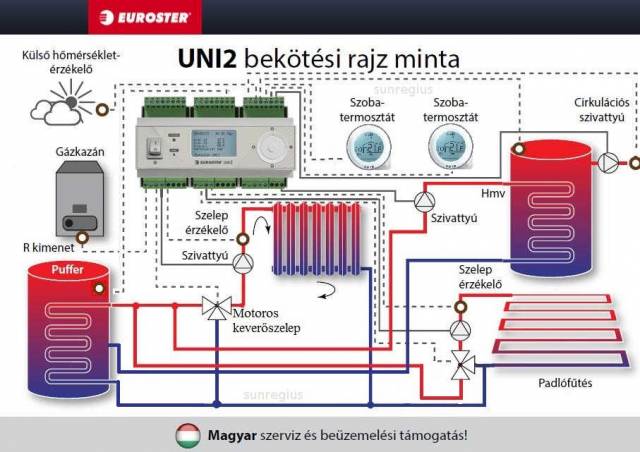

EUROSTER UNI2 egy széleskörűen alkalmazható multifunkcionális, mikroprocesszoros vezérlőegység. Az időjáráskövető fűtésrendszer vezérlő kétkörös fűtési rendszerekhez.Vezérlés által ellátott funkciók:- 2 keverőszelep és hozzátartozó szivattyú vezérlés, amely szobatermosztát jellel is indítható, - külső hőmérséklet érzékelő  - 2 szobatermosztát jel fogadása - használati melegvíz (hmv) szivattyú indítása, előny kapcsolással- cirkulációs szivattyú indítás- heti programozás- automata vészkeringtetés- padlóhőmérséklet temperálás- feszültségmentes kontaktus- túlfűtés védelem Az EUROSTER UNI2 egy széleskörűen alkalmazható multifunkcionális, mikroprocesszoros vezérlőegység. Az időjáráskövető fűtésrendszer vezérlő kétkörös fűtési rendszerhez alkalmazható.A fűtésrendszer vezérlőben elhelyezésre került két különálló keverőszelep és hozzátartozó szivattyú vezérlés, amely szobatermosztát jellel is indítható, és külső hőmérséklet érzékelő alapján modulálható. Az EUROSTER UNI2 hűtés fűtés vezérlő 2 db három-, vagy négyutas keverőszelep kiszolgálására is szolgál. Minden keverőszelep mozgató motor típushoz alkalmazható, amely 230 V-os és önálló végállás kapcsolóval rendelkezik (három pontos).A fűtésrendszer vezérlő a keverőszelepet nem időalapon, hanem hőmérséklet dinamikai alapon vezéreli. Ez azt eredményezi, hogy a vezérlő a kevert körön beállított értéket és nyitási dinamikát követi. Előnye: mindig a hőmérsékletet figyeli és nem a szelep nyitási állapotát.Két különálló termosztát jel fogadására alkalmas, amely feszültségmentes. A keverőszelepeket heti programozás alapján is vezérelhetjük hűtésre-fűtésre.Az EUROSTER UNI2 hűtés fűtés vezérlő további funkció ellátására is szolgál: használati melegvíz (hmv) szivattyú indítására, amelynek a munka üzemmódja kiválasztható (elsődleges, vagy másodlagos). Ezeket az üzemmódokat heti programozás alapján is megadhatjuk.A fűtésrendszer vezérlő továbbá alkalmas cirkulációs szivattyú indítására, amelynek nagy előnye, hogy a szivattyú indítás két különálló üzemmódban indítható: hőmérséklet figyelésre, vagy idő meghatározásra. Mindezeket heti program alapján is.+ automata vészkeringtetés+ padlóhőmérséklet temperálásA fűtésrendszer vezérlő további kazánok indítására is alkalmas (pl.: gázkazán). A beérkező szobatermosztát jelek alapján zár egy feszültségmentes kontaktust.Az EUROSTER UNI2 hűtés fűtés vezérlőben több biztonságot szolgáló beállítási lehetőség található. Túlforrás védelem, túlhűlés védelem, fagyvédelem, és a keverőszelepeknél egy vészleállító hőmérséklet, amely a rendszer védelmét szolgálja az esetleges meghibásodott keverő motorok esetén.A fűtésrendszer vezérlő a grafikus kijelzőnek köszönhetően pontos és széleskörű tájékoztatást ad a folyamatos működésről, ezzel megkönnyítve a készülék beállítását, ellenőrzését.A fűtésrendszer vezérlő alkalmazható puffertartályokhoz és kazánokhoz, mert rendelkezik túlfűtés-védelemmel (túlfűtéskor termosztát jel felülbírálás történik és jelet kapcsol az „alarm” kimenetre egyéb eszközök indítása céljából).Az EUROSTER UNI2 hűtés fűtés vezérlő alkalmazható gázkazán, automata adagolású kazán indítására, és a vezérlőhöz kapcsolt gépészeti berendezések (szivattyúk, keverőszelepek) működtetésére, puffertartályból különböző hőmérsékletű egységek vezérlésére. A fűtésrendszer vezérlő által működtetett egységek:1. Ekvitermikus (külső hőmérséklet) érzékelő2. Termosztát (potenciál-független jelkimenet)3. Szelepérzékelő4. Szivattyú5. Keverőszelep6. Puffertartály, vagy kazánérzékelő7. Termosztát8. Szelepérzékelő9. Szivattyú10. Keverőszelep11. Hmv szivattyú12. Hmv érzékelő13. Cirkulációs szivattyú14. Cirkulációs érzékelőAz EUROSTER UNI2 vezérlő összeszerelés módja: BeállításÉrték ÜzemmódMinimálisMaximális1.Szelep 1-21590°C2. Szelep 1-2 vészleállítási hőm.45100°C3. Szelep 1-2 hiszterézis05°C4. Szelep 1-2 sebesség164 6. Szelep 1-2 külső hőm.-2010°C7. Szelep 1-2 fagyvédelem05°C8. Hmv4080°C9. Hmv hiszterézis215°C10. Hmv túlmelegedés220°C11. Hmv vészhőmérséklet75100°C12. Hmv fagyvédelem05°C13. Cirkulációs szivattyú2050°C14. Cirkulációs szivattyú hiszt.215°C15. Cirkulációs fagyvédelem05°C16. Leállítási hőmérséklet1040°C17. Leállítási hiszterézis215°C18. Túlmelegedés020°C19. Túlforrás (puffer, kazán)60120°C20. Érzékelők kalibrálása-55°C21. Heti programozás7 nap 24 órás lebontássalTápellátás230V, 50HzTeljesítmény felvétel4WKeringető szivattyú kimeneti terhelése200WKeverőszelep100WKörnyezeti hőmérséklet0-65 °CHőmérséklet mérési tartomány0-110 °CHőmérséklet beállítási tartomány15-90 °CSzivattyúindulási küszöb10-40 °CHiszterézis0-5 °CHőmérséklet pontosság1 °CVédettségIP20KijelzőLCDVészindítási hőmérséklet60-120 °C   Fűtés tuningwebáruház www.futestuning.hu
