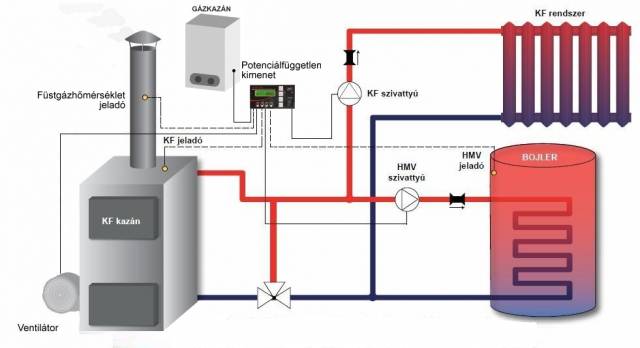

TECH HU-81 zPID kazán – faelgázosító kazán vezérlő szilárd tüzelésű vegyes, fa, szén és faelgázositó kazánok működtetésére van tervezve. Vezérlő szabályozza a fűtési víz keringetőszivattyúját, a használati meleg víz HMV - puffertároló vagy választható padlófűtés - szivattyúját a kazán levegőellátását biztosító ventilátorral együtt. A ventilátor fordulata a mért füstgáz hőmérséklettel szabályozható, mely faelgázosító kazánok működésének egyik alapfeltétele. A szivattyúknak négy választható üzemmódja van: ház fűtése, bojler prioritás, párhuzamos szivattyúk, nyári üzemmód. A vezérlőn további beállítási lehetőségek találhatók a begyújtás – üzemeltetés – parázsfenntartás – kialtatás üzemmódok finom hangolására. Begyújtás manuális - a vezérlés automata begyújtási funkcióval nem rendelkezik. Fel fűtést követően parázs fenntartás funkcióban üzemel. A szabályozó zPID programmal van ellátva. A szabályozás ezen típusa, az füstgáz hőmérsékletének ellenőrzésén (állandó határértéken tartva), és a kazán állandó hőmérsékletének fenntartásán alapszik. A szabályozó a szabványos érzékelőkön kívül, füstgáz hőmérséklet érzékelővel is fel van szerelve, melynek mért értéke alapján lehetséges a füstgáz állandó hőmérsékleten tartása. A szabályozó folyamatosan méri az füstgázok hőmérsékletét. A kazánon mért hőmérséklet növekedés esetében, a ventilátor munkája szabályozásra esetleg leállításra kerül. Tehát a zPID funkcióval ellátott szabályozó, füstgáz-hőmérséklet érzékelővel támogatott PID algoritmus alapján működik. Az ilyen égéstermék érzékelővel ellátott vezérlő használatával, akár 13% tüzelőanyag takarítható meg, valamint a kimenő víz hőmérséklete stabilan tartható, ami hatással van a kazán élettartamára illetve fűtési időszak kiegyenlítettségére. A füstgázok hőmérsékletének ellenőrzése , alacsony környezetre káros gáz és szénpor kibocsájtást eredményez. A vezérlő R kimenetén potenciálfüggetlen kimenet található. A HU-81 zPID kazán – faelgázosító kazán vezérlő által ellátott funkciók:- Kazán levegőellátásának folyamatos vezérlése,- Két szivattyú vezérlése,- Begyújtás figyelési funkció ,- Parázs fenntartási funkció,- Kézi üzemmód,- Szivattyú üzemmód választás,- Füstgáz hőmérséklet figyelési funkció, A HU-81 zPID kazán - faelgázosító kazán vezérlő felszereltsége:- LCD kijelző,- Fűtési (KF) hőmérséklet érzékelő,- Használati meleg víz – puffer - hőmérséklet érzékelő,- Kimenő égéstermék hőmérséklet érzékelő,- Hőmérséklet védelem érzékelő,- Magas és alacsony hőmérsékleteknek ellenálló, kiváló minőségű anyagokból gyártott borító panelborítás a kazánba való beépítéshez. SpecifikációEgység. FeszültségV230V/50Hz +/-10%Maximális elektromos fogyasztás a vezérlőnekW2Működési környezet hőmérséklete°C10÷50KF szivattyú kimeneti terheléseW80Használati melegvíz szivattyú kimeneti terheléseW80Ventillátor kimeneti terheléseW100Hőmérséklet mérési határai°C0÷85Mérés pontossága°C1Hőmérséklet beállítási tartománya°C40÷80Szenzor hőellenállása°C-25÷100Biztosító betétA2*3,15 Fűtés tuning webáruház www.futestuning.hu
