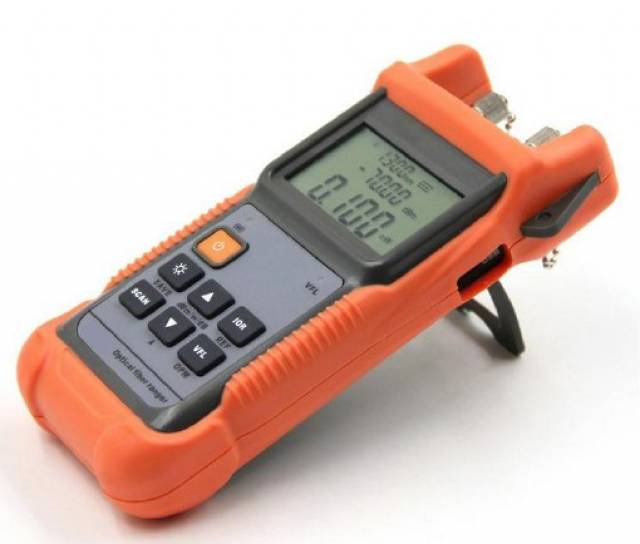

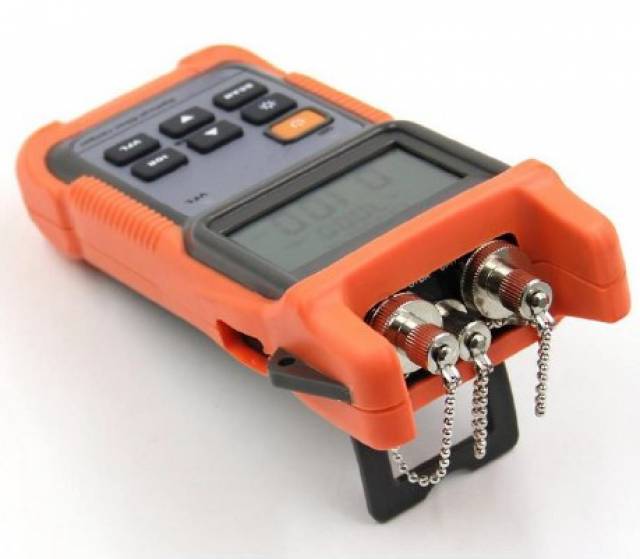

Professzionális száloptikai hibakeresés kompakt eszközzel Az Extralink SUR190-s OTDR egy hordozható, nagy pontosságú száloptikai hibakereső műszer, amelyet optikai hálózatok mérésére, diagnosztizálására és dokumentálására terveztek. Ideális eszköz telekommunikációs szakemberek, hálózatépítők és karbantartók számára, akik megbízható megoldást keresnek optikai kábelek vizsgálatához 1310 nm és 1550 nm hullámhosszon. A készülék optikai reflektométerként működik: rövid lézerimpulzusokat küld az üvegszálba, majd elemzi a visszaverődő jeleket. Ennek köszönhetően részletes képet ad a teljes optikai útvonalról, így könnyen azonosíthatók a csillapítási pontok, hegesztések, csatlakozók, törések vagy túlzott hajlítások. Kiemelt jellemzők és felhasználási területek Ez a száloptikai reflektométer sokoldalúan alkalmazható FTTx hálózatokban, gerinchálózati szakaszokon, adatközpontokban, CCTV rendszerek esetén, valamint bármely más optikai kábelrendszer telepítése és karbantartása során. Optikai hibakeresés valós idejű kiértékeléssel Kettős hullámhosszon történő mérés 1310 nm és 1550 nm tartományban Részletes, grafikus nyomvonal-megjelenítés (trace) a teljes optikai szakaszról Gyors diagnosztika új hálózatok átadásakor vagy hibák felderítésekor Mérés távoli szakaszokon, nagy kábeltávolságok esetén is Optikai reflektométer működése közérthetően Az OTDR (Optical Time Domain Reflectometer) elve azon alapul, hogy az optikai szálban a fény egy része visszaszóródik a kiindulási pontra. A berendezés megméri, mennyi idő alatt érkezik vissza a jel, és mekkora a csillapítása az út során. Így: Fényimpulzust bocsát ki az optikai kábelbe. Folyamatosan érzékeli a szálban visszaszóródó jeleket. Kiszámítja a különböző események (hegesztés, csatlakozó, törés) távolságát és csillapítását. Grafikon formájában jeleníti meg a teljes útvonalat. Ennek köszönhetően a technikus pontosan látja, hol jelentkezik túl nagy jelcsillapítás, hol van szakadás, illetve mely pontokon lehet szükség javításra vagy áthelyezésre. Előnyök optikai hálózatok telepítőinek és üzemeltetőinek A készülék használatával a hibakeresési idő jelentősen csökkenthető, a hálózat állapota pedig könnyebben dokumentálható. Ez különösen hasznos FTTx és PON rendszerek telepítésénél, ahol több leágazás és csatlakozó található. Pontos hibahely-meghatározás méter pontossággal Megbízható optikai csillapításmérés az átviteli minőség ellenőrzéséhez Gyors ellenőrzés új szakaszok kialakításakor vagy bővítésekor Teljes, visszakereshető mérési jegyzőkönyvek készítésének lehetősége Költségek csökkentése, mivel a hibák helye célzottan megközelíthető Mérés 1310 nm és 1550 nm hullámhosszon A száloptikai reflektométer két szabványos mérési hullámhosszon működik: 1310 nm-en és 1550 nm-en. Ez lehetővé teszi: Az optikai szál viselkedésének összehasonlítását különböző spektrális tartományokban A gyakorlatban használt adatátviteli hullámhosszakhoz igazodó mérést Az öregedésből, mikrotörésekből vagy hajlításokból eredő csillapítás részletes vizsgálatát Mind egyirányú, mind kétirányú mérési jegyzőkönyvek elkészítését Tipikus hibák, amelyeket egyszerűen azonosíthat A készülék különböző típusú optikai eseményeket képes észlelni és megjeleníteni, így a hálózat állapota gyorsan felmérhető. Teljes vagy részleges optikai szakadás Gyenge minőségű hegesztések, nagy csillapítású kötési pontok Rosszul csatlakoztatott vagy szennyezett optikai csatlakozók Túlzottan meghajlított optikai kábelek Nem megfelelően kivitelezett toldások vagy elágazások Felhasználóbarát kialakítás terepi munkához A száloptikai hibakereső eszköz hordozható, strapabíró kialakítású, így kültéri munkavégzésre is alkalmas. A kezelőfelület áttekinthető, a menürendszer logikus, így a mérési folyamat néhány lépésben elindítható. Jól olvasható kijelző, amely erős napfényben is használható Könnyen elérhető funkciógombok a gyors beállításhoz Hosszú üzemidőt biztosító akkumulátor a terepi munkához Masszív ház, amely védi a belső optikai modulokat Fontosabb funkciók egy modern OTDR-ben A készülék számos gyakorlati funkciót nyújt a mindennapi optikai hibakereséshez és hálózatellenőrzéshez: Automatikus mérési mód, amely kezdők számára is megkönnyíti a használatot Manuális beállítási lehetőség haladó felhasználóknak (impulzusszélesség, mérési tartomány, átlagolás) Eseménylista, amely táblázatos formában jelzi a csatlakozókat, hegesztéseket, töréspontokat Mérési eredmények mentése és későbbi visszatöltése Adatátviteli lehetőség számítógépre, ahol részletes riportok és jelentések készíthetők Alkalmazási példák a gyakorlatban A készülék sokféle helyzetben nyújt segítséget, az egyszerű kábelteszteléstől a komplex hálózati diagnosztikáig. Új optikai hálózat átadás előtti ellenőrzése: vonalszakaszok felmérése, dokumentáció készítése. Hibaelhárítás üzemelő hálózatban: szakadás helyének behatárolása, sérült szakasz megkeresése. Optikai gerinchálózat karbantartása: időszakos ellenőrzés, csillapításváltozások nyomon követése. Adatközponti optikai patch panelek vizsgálata: csatlakozók és patch kábelek állapotának ellenőrzése. CCTV és IP megfigyelőrendszerek optikai gerincének ellenőrzése: videójel átviteli útvonalának vizsgálata. Miért előnyös egy száloptikai hibakereső használata? Az ilyen típusú optikai mérőműszer nélkül a hibahely felkutatása gyakran időigényes és bizonytalan. Ha csupán optikai teljesítménymérőt használ, nem láthatja, hogy a csillapítás pontosan hol lép fel. Egy OTDR: Áttekinthető, grafikus képet ad a teljes optikai szakaszról Lehetővé teszi az egyes események külön-külön vizsgálatát Segít eldönteni, hogy a hiba a szolgáltató vagy az előfizető oldalán van Megkönnyíti a garanciális viták rendezését dokumentált mérések segítségével Összegzés – megbízható megoldás optikai hálózatok mérésére Az Extralink SUR190-s OTDR azoknak a szakembereknek készült, akik megbízható, pontos és könnyen kezelhető száloptikai hibakereső eszközt keresnek. A 1310 nm és 1550 nm tartományban végzett mérések, a részletes optikai nyomvonalak, valamint a tárolható és elemezhető mérési eredmények segítségével hatékonyan ellenőrizhető bármilyen optikai hálózat állapota. Legyen szó új kiépítésről, bővítésről vagy hibajavításról, ez az OTDR elengedhetetlen eszköz a minőségi optikai összeköttetés biztosításához, a leállások minimalizálásához és a hosszú távon megbízható adatátvitel fenntartásához. Könnyű optikai reflektométer terepi használatra az Extralink általBemutatjuk az Extralink OTDR száloptikai hibakeresőt, amely a legjobb megoldás az optikai hálózatok hibáinak gyors és pontos azonosítására. Ez a nagy teljesítményű eszköz az Optical Time Domain Reflectometry (OTDR) technológiát használja, hogy fényimpulzust küldjön egy optikai szálon keresztül, és mérje a visszavert jelet. Ezután elemzi az adatokat, hogy jelezze az esetleges problémák helyét és súlyosságát, például töréseket, hajlításokat vagy jelerősség-csökkenést.Az Extralink SUR190-S főbb jellemzőiIntuitív kezelőfelületAz OTDR optikai hibakereső könnyen használható, valós időben megjeleníti az eredményeket, egyszerű felülettel. Kijelzővel és számos lehetőséggel is rendelkezik a tesztparaméterek testreszabásához, így az eszközt saját igényeihez igazíthatja.Ideális technikusok és mérnökök számáraKönnyű és masszív kialakításának köszönhetően az OTDR Fiber Optic Fault Locator ideális terepen vagy laboratóriumban történő használatra. egymódusú optikai hálózatok hibaelhárítására használható. Az Extralink SUR190-S sokoldalú eszköz mind a technikusok, mind a mérnökök számára.Alapvető eszköz mindenkinek, aki üvegszálas hálózatokkal dolgozikAz Extralink OTDR optikai hibakeresője nélkülözhetetlen eszköz mindenkinek, aki üvegszálas hálózatokkal dolgozik. Gyors, pontos eredményeket biztosít, amelyek időt és pénzt takaríthatnak meg a problémák gyors azonosításával és megoldásával.
